1.乏汽抽吸式回收装置由抽吸喷射泵与回收装置本体两大部分组成。
2.抽吸喷射泵主要包括乏汽引射装置、混合室及后续换热系统等部件；回收装置本体主要由汽蚀消除装置、除污装置、集水容器、蝶阀、手动调节阀、高温水输送泵及控制系统等组成。
1.乏汽抽吸式回收装置适用于厂矿企业用热设备外排的低压乏汽、锅炉定排与连排产生的高温低压乏汽、除氧器乏汽、透平机外排乏汽及凝结水外排乏汽的回收利用。装置采用纯净常温水抽吸上述乏汽，经充分换热后形成高温纯净水，供生产与生活使用。
2.该装置可回收压力为0.02MPa～1.0MPa的乏汽、低温低压蒸汽及二次闪蒸汽，输出热水温度可达60℃～90℃。
1.乏汽抽吸式回收装置采用集中控制方式，水泵的启停主要由液位信号控制。液位信号为二线制4～20mA，通过控制柜系统控制水泵的变频运行状态及调节阀的开启与关闭。
2.温度信号采用铂电阻温度传感器，信号进入控制柜系统PLC，用于控制动力水管线上调节阀的开启、关闭及开度调节。
1.无压抽吸——装置配备独特的动力抽吸系统，依据文丘里管原理，在乏汽进口处形成相对“负压区”，有利于乏汽顺畅排出，不影响生产工艺。
2.低噪音、低振动——特殊的内部结构设计，可有效消除汽水混合时产生的“水击现象”，设备运行平稳。
3.乏汽充分回收——通过高效的抽吸技术，回收工艺产生的乏汽，大幅减少热污染，实现节能降耗与清洁生产。
4.有效避免汽蚀——采用汽水动态两相流技术与微过冷度原理，可有效消除水泵输送高温水时产生的汽蚀现象，确保设备将高温水输送至指定位置。
5.智能自动运行——装置配备智能自动控制系统，可无人值守运行，减少日常维护工作。
|
|

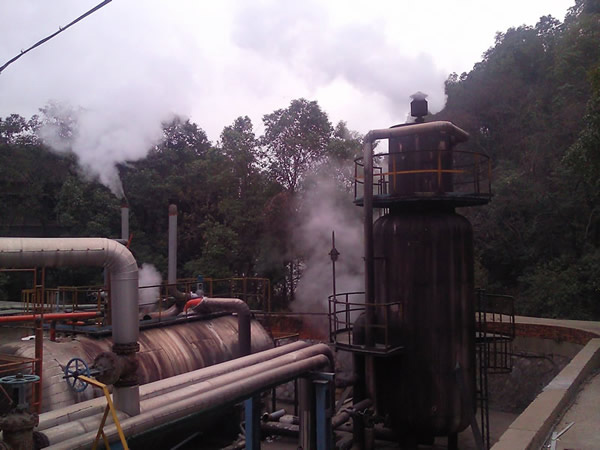

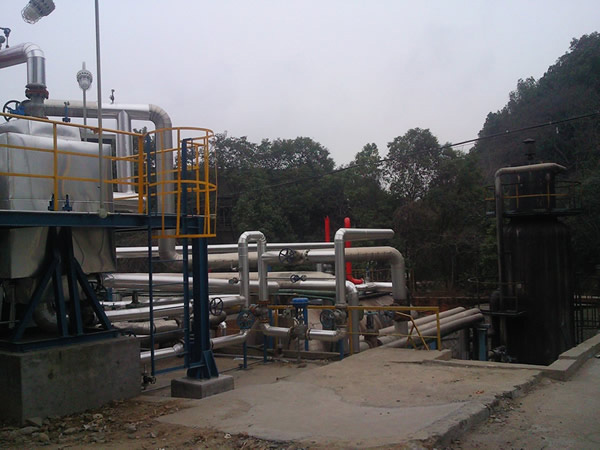

某石化企业应用乏汽回收装置前后现场对比图
